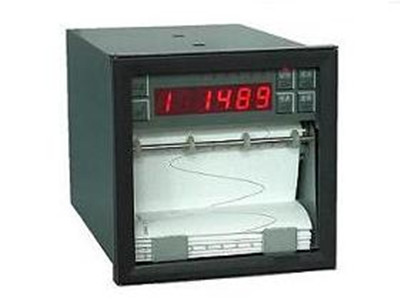

YJR-1000型有紙記錄儀以獨特的熱打印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作。有紙記錄儀可連續記錄和數字打印。
YJR-1000型有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。
YJR-1000型有紙記錄儀應用范圍：
有紙記錄儀被廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
YJR-1000型有紙記錄儀技術參數：
1．輸入通道
單點 雙點 三點 四點 五點 六點 八點
每個通道的測量信號種類可由用戶自己設定
也可在定貨時注明。[由廠方為用戶設定好]
2．通道隔離: 輸入通道之間相互隔離，無干擾。
3．顯示功能: 測量值的定點或巡回顯示
設定參數顯示[在設定狀態下]
報警提示符及提示燈
時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: 采用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
在100mm范圍內有800個熱印點
對測量值進行趨勢記錄和數字記錄
在記錄曲線同時打印標尺刻度及每個通道標記
每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間: 由鍵盤設定當前日期和時間
即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
表一
|
信號種類 |
量程代碼 |
測量范圍 |
|
|
電 流 |
mA |
01 |
0～10mA |
|
mA |
02 |
4～20mA |
|
|
mA開方 |
03 |
4～20mA開方 |
|
|
電
壓 |
mV |
11 |
0～20mV |
|
mV |
12 |
0～50mV |
|
|
mV |
13 |
0～100mV |
|
|
V |
14 |
0～5V |
|
|
V |
15 |
1～5V |
|
|
V開方 |
16 |
1～5V開方 |
|
|
熱 電 阻 |
Pt100 |
21 |
-50.0～550.0 °C |
|
Cu100 |
22 |
-50.0～150.0 °C |
|
|
Cu50 |
23 |
-50.0～150.0 °C |
|
|
遠傳壓力電阻 |
24 |
0～400Ω |
|
|
熱 電 偶 |
T |
31 |
0.0～400.0 °C |
|
E |
32 |
0～1000 °C |
|
|
K |
33 |
0～1300 °C |
|
|
S |
34 |
0～1750 °C |
|
|
B |
35 |
500～1800 °C |
|
|
關閉通道 |
00 |
該通道關閉 |
|
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能:
提供六組繼電器接點輸出，由用戶任意組合使用
每個通道報警均可選擇上限、下限、差值上限、差值下限
每個通道的報警回差可設定，繼電器動作時有指示燈提示
繼電器觸點容量：24VDC,3A； 220VAC,3A
11．通訊： 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．?dāng)?shù)字顯示及報警精度: ±0.2%F?S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．?dāng)?shù)字記錄精度: ±0.2%F?S
17． 輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗 18．功率消耗: 不大于30W
19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % R?H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ′ 144 ′200 mm
22．開孔尺寸: 138+1 ′ 138+1 mm
|
量程代碼 |
|
～ |
|||||
|
小數點位 |
|
～ |
|||||
|
顯示下限 |
～ |
［］ |
|||||
|
顯示上限 |
|||||||
|
記錄左邊界 |
|||||||
|
記錄右邊界 |
|||||||
|
報警上限 |
|||||||
|
報警下限 |
|||||||
|
偏差上限 |
～ |
||||||
|
偏差下限 |
|||||||
|
報警回差 |
|
|
～ |
||||
|
誤差校正 |
或+ |
|
～ |
||||
|
走紙速度 |
|
～mm/h |
|||||
|
記錄標尺 |
|
～ |
|||||
|
自動打印測量值時間間隔 |
～分鐘 |
||||||
|
年份 |
|
|
～ |
||||
|
日期 |
月 ～ |
日 ～ |
|||||
|
時間 |
時 ～ |
分 ～ |
|||||
|
打印深度 |
|
～ |
|||||
YJR-1000型有紙記錄儀訂貨須知：
1. 型號和后綴碼
2. 如果需要，指定選項碼
3. 如果需要，指定備件和附件的名稱和代碼部件號
YJR-1000型有紙記錄儀質量承諾：
